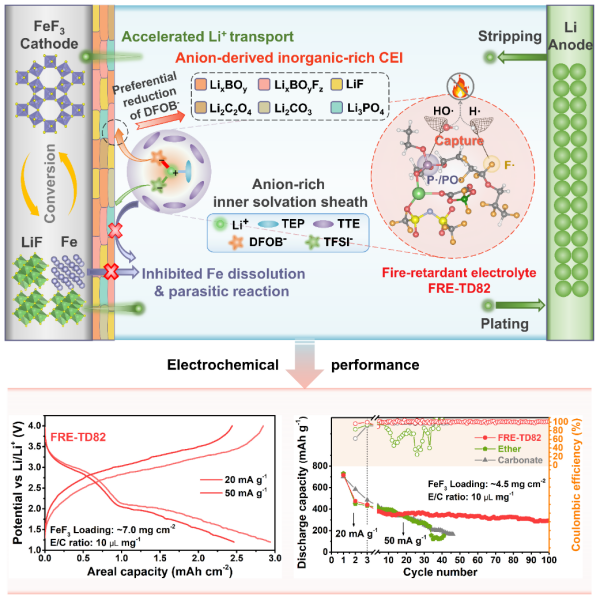

開發(fā)高能量密度二次電池是電動汽車和智能電網(wǎng)等長續(xù)航和大規(guī)模儲能產(chǎn)業(yè)發(fā)展的核心動力之一。然而，嵌入反應(yīng)通過單電子轉(zhuǎn)移提供的比容量有限，因此現(xiàn)階段的商用鋰離子電池難以滿足電化學(xué)儲能體系不斷增長的性能需求。經(jīng)濟(jì)環(huán)保的氟化鐵正極匹配鋰金屬負(fù)極而構(gòu)筑的鋰-氟化鐵電池（Li-FeF3），通過多電子轉(zhuǎn)換反應(yīng)提供的高比容量，具備超過傳統(tǒng)鋰離子電池的高能量密度儲能潛質(zhì)，被視為下一代儲能技術(shù)的潛力候選之一。目前，研究采用的結(jié)構(gòu)基元設(shè)計、納米結(jié)構(gòu)調(diào)控、導(dǎo)電網(wǎng)絡(luò)構(gòu)建等電極改性策略，通過改善電子和質(zhì)量傳輸路徑以提高氟化鐵正極的反應(yīng)動力學(xué)，而實(shí)現(xiàn)大容量且高度可逆的轉(zhuǎn)換反應(yīng)型Li-FeF3電池面臨挑戰(zhàn)。通常，研究忽視了氟化物正極與電解液之間存在寄生副反應(yīng)和鐵基活性物質(zhì)溶解等關(guān)鍵界面問題，而這會導(dǎo)致電池的電壓平臺和容量迅速衰減。此外，常規(guī)碳酸酯和醚類電解液體系的易燃性增大了高能量密度電池體系的安全隱患。因此，電解液組分設(shè)計與界面工程對于Li-FeF3電池的性能提升和應(yīng)用發(fā)展至關(guān)重要。針對鋰-氟化鐵電池面臨的關(guān)鍵正極-電解液界面問題，中國科學(xué)院上海硅酸鹽研究所研究員李馳麟團(tuán)隊提出了阻燃電解液溶劑化結(jié)構(gòu)調(diào)控和界面工程新策略。這一策略在阻燃電解液中引入具有強(qiáng)電子親和能的成膜鋰鹽添加劑，并增強(qiáng)內(nèi)層溶劑化結(jié)構(gòu)的陰陽離子配位，從而促進(jìn)界面處陰離子的優(yōu)先還原分解，主導(dǎo)正極-電解液界面膜（CEI）的原位構(gòu)筑。研究顯示，富含無機(jī)導(dǎo)鋰組分、薄且均質(zhì)的CEI膜具有動態(tài)穩(wěn)定性、電子絕緣性和良好的質(zhì)量傳輸性，提高了氟化鐵正極的界面穩(wěn)定性和反應(yīng)可逆性，在貧電解液條件下實(shí)現(xiàn)了高面容量和優(yōu)異循環(huán)穩(wěn)定性的Li-FeF3電池。進(jìn)一步，該研究為轉(zhuǎn)換反應(yīng)型Li-FeF3電池設(shè)計了具有定制溶劑化結(jié)構(gòu)的功能阻燃電解液。這一電解液（FRE-TD82）基于磷酸三乙酯（TEP）和1,1,2,2-四氟乙基 -2,2,3,3-四氟丙醚（TTE）二元阻燃溶劑，引入雙（三氟甲磺?；﹣啺蜂嚭投菟崤鹚徜嚪謩e作為主鹽和成膜鋰鹽添加劑。TEP和TTE溶劑分子的低HOMO能級賦予阻燃電解液超過4.5V的高氧化穩(wěn)定電位。非極性TTE稀釋劑改善了電解液對隔膜和電極的浸潤性，誘導(dǎo)了富陰離子溶劑化結(jié)構(gòu)的形成。二氟草酸硼酸鋰作為成膜鋰鹽添加劑具有強(qiáng)電子親和能，能夠進(jìn)一步增強(qiáng)溶劑化結(jié)構(gòu)內(nèi)鞘層的陰陽離子配位，從而使FRE-TD82電解液的LUMO能級由DFOB-和TFSI-陰離子主導(dǎo)。因此，通過優(yōu)先的陰離子還原分解反應(yīng)，在氟化鐵正極表面形成了LixBOy/LixBOyFz、LiF和Li2C2O4等無機(jī)含鋰界面組分。陰離子衍生的CEI膜富含無機(jī)組分，呈現(xiàn)薄且均質(zhì)的形貌，具有電子絕緣性和動態(tài)穩(wěn)定性以抑制界面寄生副反應(yīng)，可以通過豐富的鋰離子躍遷位點(diǎn)以促進(jìn)界面質(zhì)量輸運(yùn)。基于FRE-TD82阻燃電解液，轉(zhuǎn)換型Li-FeF3電池表現(xiàn)出持久維持的兩階段鋰化平臺和穩(wěn)定的循環(huán)性能。受益于穩(wěn)健的CEI膜和強(qiáng)抗氧化性的電解液，在4.5V高充電截止電壓下的FeF3正極實(shí)現(xiàn)了472mAh/g的高容量和200次穩(wěn)定循環(huán)的優(yōu)異可逆性。同時，優(yōu)異的電解液潤濕性保證了厚電極內(nèi)部離子傳輸路徑的滲透性和活性反應(yīng)位點(diǎn)的均勻性，賦予了FeF3正極在高活性物質(zhì)載量和貧瘠電解液條件下2.94mAh/cm2的高面容量和良好的循環(huán)穩(wěn)定性。該工作通過解析界面化學(xué)和CEI膜的作用，建立電解液結(jié)構(gòu)和氟化鐵正極性能之間的構(gòu)效關(guān)系，有望推動高能量和高安全性氟化物轉(zhuǎn)換電池的開發(fā)應(yīng)用。相關(guān)研究成果以Manipulating cation-anion coordination in fire-retardant electrolytes to enable high-areal-capacity fluoride conversion batteries為題，發(fā)表在《物質(zhì)》（Matter）上。研究工作得到國家自然科學(xué)基金委員會和上海市科學(xué)技術(shù)委員會等的支持。論文鏈接鋰-氟化鐵電池阻燃電解液設(shè)計和界面工程的工作亮點(diǎn)鋰-氟化鐵電池的電化學(xué)性能評估<!--!doctype-->
